Descrizione di prodotto

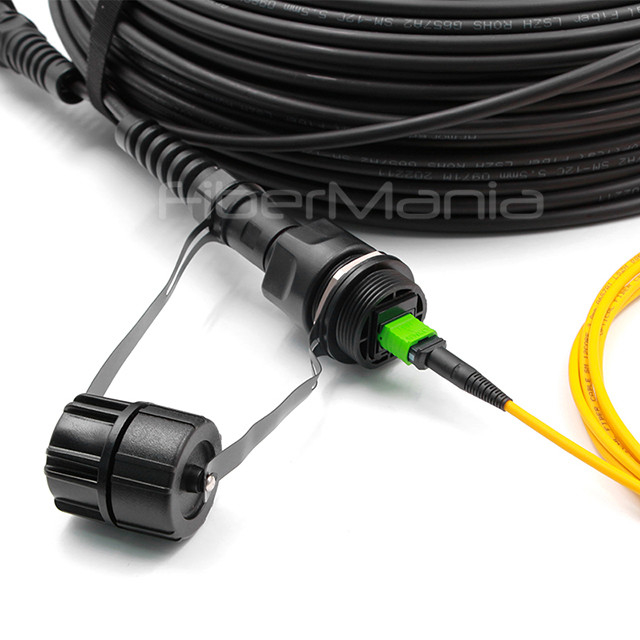

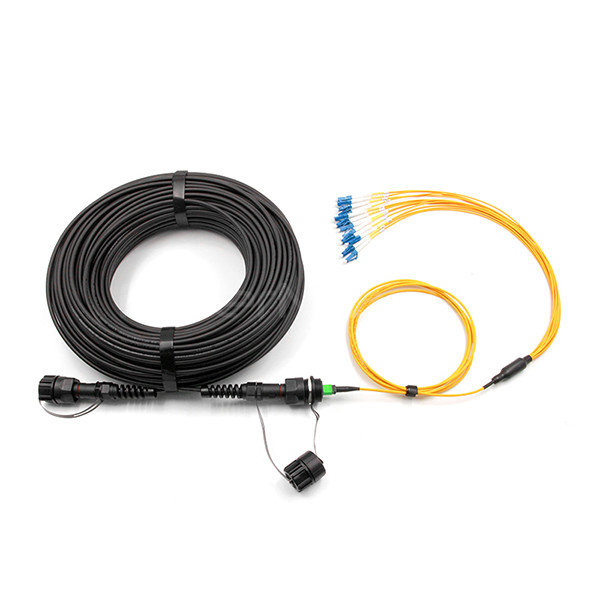

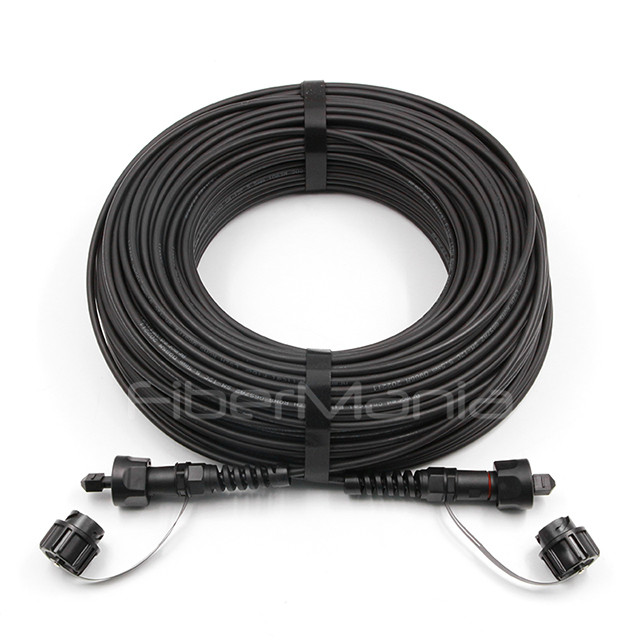

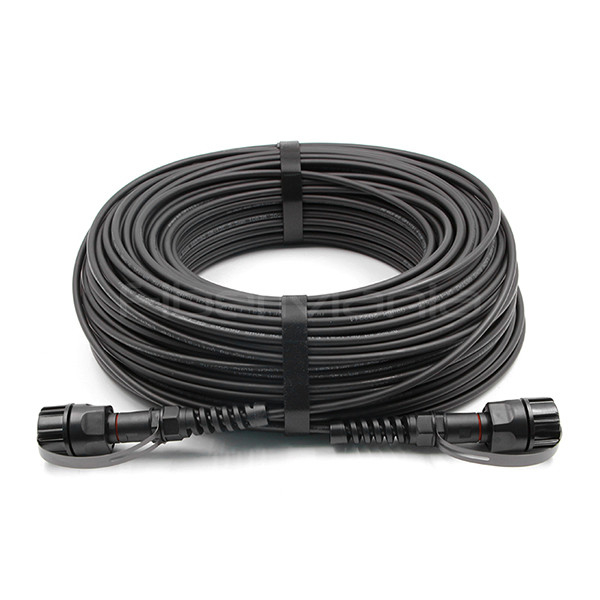

ODVA MPO a ODVA MPO 12 Core 9/125 OS2 Cordone di fibra corazzata LSZH Jacket
I connettori impermeabili della serie FiberMania ODVA sono ideali per applicazioni in ambienti difficili come WiMax, LTE e FTTA, che richiedono connettori e cavi robusti per l'uso all'aperto. These compact designed connectors meet IP67 sealing ratings and they can provide customers with design flexibility and ensures that FTTA systems meet telecommunications industry standards and demanding environmental requirements.
Caratteristiche del cavo in fibra ottica a 12 core
1.Facile connessione ad adattatori rinforzati su terminali o chiusure
2. Ridurre la saldatura e collegare direttamente per ottenere l'interconnessione
3Protezione contro l'acqua e la polvere IP67
4Ampia gamma di temperature di funzionamento per impianti esterni -40°C/70°C
5. Compatibile con una vasta gamma di cavi OD da 4,8-7 mm
6. Compatibile con ODVA
7Dati di trazione: tra giunzione e cavo a fibra ≥ 180N
8. Ritenuto all'infiammazione della conchiglia esterna: UL 94V-0
9. RoHS conforme
Applicazionedi 12 cavi in fibra ottica mono-moda
1.Telecomunicazioni, radiodiffusione, campo militare
2Applicazioni ambientali difficili per le comunicazioni in fibra ottica
3. Connessione di apparecchiature di comunicazione esterne
4Stazione base wireless remota.
5. ampiamente utilizzato in FTTA & FTTH
6BBU, RRU, RRH, LTE
Parametri della fibradi 12 cavi in fibra ottica mono-moda
|
- No, no, no, no.
|
Articolo 2
|
Unità
|
Valore
|
|
1
|
Diametro del nucleo
|
- Sì.
|
9/125: G652D, G657A1, G657A2
62.5/125: OM1: 62.5
50/125: OM2, OM3, OM4, OM5
|
|
2
|
Diametro del rivestimento
|
- Sì.
|
125±10
|
|
3
|
Non circolarità del nucleo
|
%
|
≤ 6.0
|
|
4
|
Non circolarizzazione del rivestimento
|
%
|
≤ 2.0
|
|
5
|
Concentricità del rivestimento del nucleo
|
- Sì.
|
≤ 1.0
|
|
6
|
Diametro del rivestimento
|
- Sì.
|
245±10
|
|
7
|
Concentricità di rivestimento-rivestimento
|
- Sì.
|
≤ 12.5
|
|
8
|
Attenuazione (massimo)
|
850 nm
|
dB/km
|
3.0
|
|
1300 nm
|
dB/km
|
1.0
|
|
1310 nm
|
dB/km
|
0.35
|
|
1550 nm
|
dB/km
|
0.22
|
Parametri del cavo
|
Articolo 2
|
Valore
|
|
Numero di fibre
|
2 o 4
|
|
Buffer
|
Diametro
|
00,85 mm±0,05 mm
|
|
Materiale
|
LSZH
|
|
Cavo Simpelx
|
Diametro
|
20,0 mm±0,1 mm
|
|
Materiale
|
LSZH
|
|
Riempitore
|
Diametro
|
20,0 mm±0,1 mm
|
|
Materiale
|
LSZH
|
|
Membro della forza
|
Altri materiali
|
|
Giubbotto
|
Materiale
|
LSZH
|
|
Colore
|
Nero
|
|
Peso del cavo
|
Approximativamente.
|
47 kg/km
|
Caratteristiche meccaniche e ambientali
|
Articolo 2
|
Unitevi
|
Valore
|
|
Tensile (a lungo termine)
|
N
|
200
|
|
Tensile (a breve termine)
|
N
|
400
|
|
Crush (a lungo termine)
|
N/10 cm
|
1100
|
|
Crush (a breve termine)
|
N/10 cm
|
2200
|
|
Radio di piegatura (dinamico)
|
mm
|
20D
|
|
Radio di piegatura (statico)
|
mm
|
10D
|
|
Temperatura di installazione
|
oC
|
-20~+60
|
|
Temperatura di funzionamento
|
oC
|
-30~+70
|
|
Temperatura di conservazione
|
oC
|
-30~+70
|
Specificità
| Tipo di superficie terminale |
UPC |
| Tipo di fibra |
G657A1 |
| Diametro del cavo |
5.0 mm |
| Perdita di inserimento |
≤ 0,3 dB |
| Perdita di rendimento |
≥ 50 dB |
| Attenuazione a 1310 nm |
00,36 dB/km |
| Attenuazione a 1550 nm |
00,22 dB/km |
| Resistenza alla trazione |
200/400N (a lungo/a breve termine) |
| Resistenza alla frantumazione |
1100/2200N (a lungo/a breve termine) |
| Temperatura di funzionamento |
-40 ~ +70oC
|
| Temperatura di conservazione |
-40 ~ +70oC |
| Temperatura di funzionamento |
-10 ~ +50oC |
| Distanze |
Personalizzato |
Domande frequenti
Q1: Qual è la garanzia del cavo di fibra di FiberMania?
R: FiberMania garantisce che tutti i cordoni per cerotti in fibra forniti sono privi di difetti di materiale e di lavorazione per un periodo di cinque (5) anni dalla data di fornitura.Tutti i cavi in fibra ottica sono certificati UL e ogni singolo cavo è stato testato al 100%..
Q2: È possibile personalizzare le informazioni del nostro marchio sul cavo a fibra?
R: Sì, possiamo stampare il tuo marchio sulla nostra giacca per cavi e si richiede una lunghezza totale di cavi di 1 km.
D3: Puoi fare un test 3D con interferometro?
R: Sì, facciamo il test 3D per richiesta del nostro cliente, possiamo avere il tasso di superamento superiore al 90% e anche al 100% se necessario.
Q4: Qual è il vostro MOQ dei vostri prodotti?
R: Abbiamo solo MOQ per alcuni ordini di cavi personalizzati speciali, richiediamo 1 km come lunghezza totale del cavo di massa, si può considerare lo stock del cavo di massa con noi per la produzione del vostro ordine urgente.
Q5: Sono disponibili campioni gratuiti da voi?
R: Sì, siamo sempre felici di offrire i campioni gratuiti per tutti i progetti dei nostri clienti a condizione che il costo totale sia inferiore a 50 dollari USA.
Q6: Accetta gli ordini OEM e ODM?
R: Assolutamente, sì, facciamo servizi OEM da quando abbiamo iniziato in questo settore, e per ogni singola etichetta, stampa, sacchetto e cartone, lo trattiamo sempre seriamente e lo facciamo bene.I nostri ingegneri possono aiutarvi con il vostro progetto attuale e anche può aprire il nuovo attrezzatura per il vostro progetto specifico.
