Descrizione di prodotto

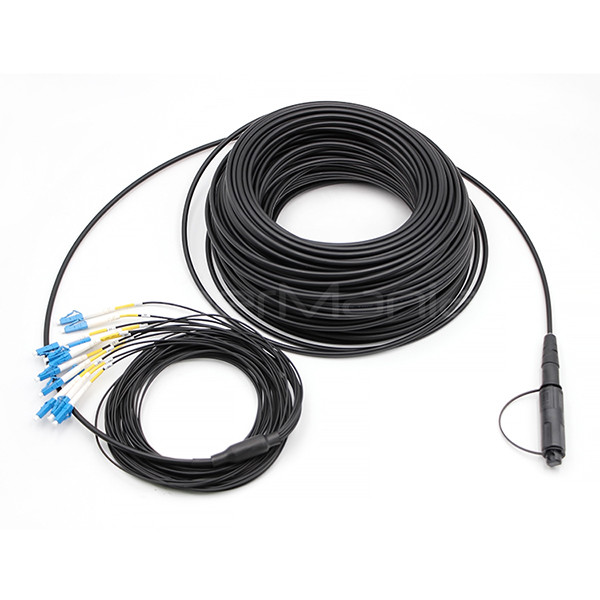

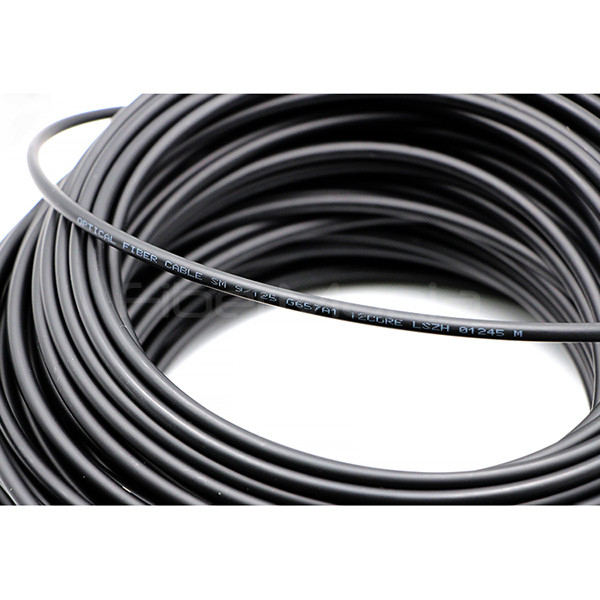

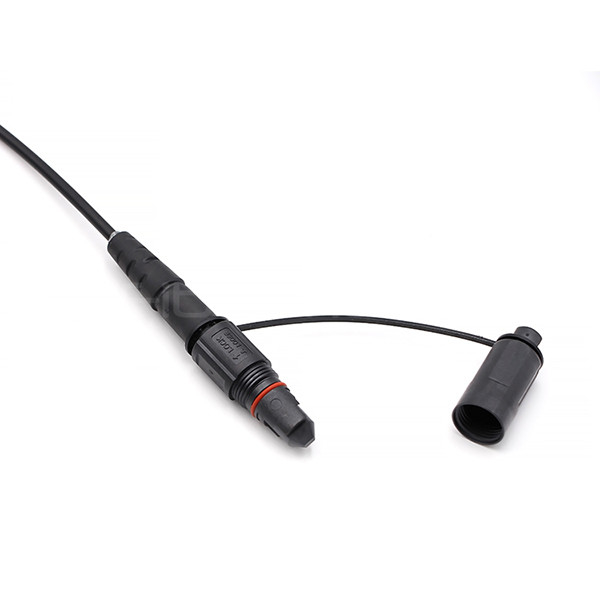

Cavo FTTA OptiTap MPO a LC UPC 12 Core Esterno Impermeabile 9/125 G.657.A1 Guaina LSZH
Il cavo FTTA OptiTap MPO a LC UPC 12 Core Esterno Impermeabile 9/125 G.657.A1 Guaina LSZH offre soluzioni di installazione rapide e ha buone prestazioni di accoppiamento con il connettore H, può essere compatibile con tutti i prodotti simili sul mercato, compatibile con il connettore Corning Opitap. Gli adattatori industriali a pannello, in plastica, fungono da passante sigillato per la connessione in fibra.
Fiber-to-the-antenna (FTTA) è un'architettura di sito wireless in cui la fibra ottica viene fatta correre fino alla torre per sostituire i cavi coassiali tradizionalmente più pesanti. Componenti importanti come le unità radio remote (RRU) sono posizionate in cima alla torre invece che alla base. Le soluzioni FTTA forniscono connettività via cavo e protezione elettrica per le apparecchiature remote radio head (RRH) posizionate su torri cellulari, tetti e altre strutture.
La nostra connettività via cavo riguarda principalmente il cavo patch FTTA che nella nostra selezione è composto da due fibre monomodali. Ad un'estremità le fibre sono terminate con connettori impermeabili serie IP e all'altra estremità ci sono connettori regolari compatibili con l'interfaccia RRU come LC duplex. Possiamo fornire cavi patch assemblati in fabbrica, oppure possiamo offrire connettori per l'installazione rapida del tuo sito, disponiamo di serie IP, ODVA, OptiTap, connettore H, ODC, RDC, AARC, FullAXS, RFE, IP-FX, Mini-SC, PDLC, NSN e altri tipi di connettori tattici da campo.
Caratteristiche di Cavo Esterno Impermeabile FTTA OptiTap MPO a LC UPC
1. G657A1 (Fibra monomodale insensibile alla curvatura
2. Basse perdite per curvatura, ideale per installazioni strette.
3. MPO su un'estremità Connettore multi-fibra ad alta densità
4. Design impermeabile per esterni
5. LSZH ignifugo, non tossico, adatto per uso esterno/industriale.
6. Bassa perdita di inserzione e alta perdita di ritorno
Applicazione di Cavo Esterno Impermeabile OptiTap MPO a LC UPC
1. Reti FTTH (Fiber-to-the-Home) – Distribuzione esterna.
2. Data center – Trunk MPO ad alta densità a breakout LC.
3. Infrastruttura 5G – Impermeabile e robusto per uso esterno.
4. Reti industriali – Ambienti difficili che richiedono protezione LSZH.
Parametri della Fibra
|
No.
|
Articoli
|
Unità
|
Valore
|
|
1
|
Diametro del Core
|
um
|
9/125: G652D, G657A1, G657A2
62.5/125: OM1: 62.5
50/125: OM2, OM3, OM4, OM5
|
|
2
|
Diametro del Rivestimento
|
um
|
125±10
|
|
3
|
Non-Circularità del Core
|
%
|
≤6.0
|
|
4
|
Non-Circularità del Rivestimento
|
%
|
≤2.0
|
|
5
|
Concentricità Core-Rivestimento
|
um
|
≤1.0
|
|
6
|
Diametro del Rivestimento
|
um
|
245±10
|
|
7
|
Concentricità Rivestimento-Rivestimento
|
um
|
≤12.5
|
|
8
|
Attenuazione (Max.)
|
850nm
|
dB/km
|
3.0
|
|
1300nm
|
dB/km
|
1.0
|
|
1310nm
|
dB/km
|
0.35
|
|
1550nm
|
dB/km
|
0.22
|
Parametri del Cavo
|
Articoli
|
Valore
|
|
Conteggio Fibre
|
2 o 4
|
|
Buffer
|
Diametro
|
0.85mm±0.05mm
|
|
Materiale
|
LSZH
|
|
Cavo Simpelx
|
Diametro
|
2.0mm±0.1mm
|
|
Materiale
|
LSZH
|
|
Riempitivo
|
Diametro
|
2.0mm±0.1mm
|
|
Materiale
|
LSZH
|
|
Elemento di Resistenza
|
Kevlar
|
|
Guaina
|
Materiale
|
LSZH
|
|
Colore
|
Nero
|
|
Peso del Cavo
|
Circa.
|
47kg/km
|
Caratteristiche Meccaniche e Ambientali
|
Articoli
|
Unità
|
Valore
|
|
Trazione (Lungo Termine)
|
N
|
200
|
|
Trazione (Breve Termine)
|
N
|
400
|
|
Schiacciamento (Lungo Termine)
|
N/10cm
|
1100
|
|
Schiacciamento (Breve Termine)
|
N/10cm
|
2200
|
|
Raggio di Curvatura (Dinamico)
|
mm
|
20D
|
|
Raggio di Curvatura (Statico)
|
mm
|
10D
|
|
Temperatura di installazione
|
ºC
|
-20~+60
|
|
Temperatura di esercizio
|
ºC
|
-30~+70
|
|
Temperatura di stoccaggio
|
ºC
|
-30~+70
|
Specifiche
| Tipo di faccia terminale |
UPC |
| Tipo di fibra |
G657A1 |
| Diametro del Cavo |
5.0mm |
| Perdita di inserzione |
≤ 0.3 dB |
| Perdita di ritorno |
≥50dB |
| Attenuazione a 1310nm |
0.36 dB/km |
| Attenuazione a 1550nm |
0.22 dB/km |
| Resistenza alla trazione |
200/400N (Lungo/Breve Termine) |
| Resistenza allo schiacciamento |
1100/2200N (Lungo/Breve Termine) |
| Temperatura di lavoro |
-40 ~ +70ºC
|
| Temperatura di stoccaggio |
-40 ~ +70ºC |
| Temperatura di esercizio |
-10 ~ +50ºC |
| Lunghezza |
Personalizzato |
FAQ
Q1: Qual è la garanzia del cavo patch in fibra di FiberMania?
A: FiberMania garantisce che tutti i cavi patch in fibra forniti siano privi di difetti di materiale e lavorazione per un periodo di cinque (5) anni dalla data di fornitura. Tutti i cavi sfusi in fibra ottica sono profilati UL e ogni singolo cavo è testato al 100%.
Q2: È possibile personalizzare le informazioni del nostro marchio sul cavo in fibra?
A: Sì, possiamo stampare il nome del tuo marchio sulla guaina del cavo e viene richiesta una lunghezza totale del cavo di 1 km.
Q3: Puoi eseguire il test dell'interferometro 3D?
A: Sì, eseguiamo il test 3D su richiesta del nostro cliente, possiamo avere un tasso di superamento superiore al 90% e persino al 100% se necessario.
Q4: Qual è il tuo MOQ dei tuoi prodotti?
A: Abbiamo MOQ solo per alcuni ordini di cavi personalizzati speciali, richiediamo 1 km come lunghezza totale del cavo sfuso, puoi considerare di stoccare il cavo sfuso con noi per la produzione del tuo ordine urgente.
Q5: Sono disponibili campioni gratuiti da te?
A: Sì, siamo sempre felici di offrire i campioni gratuiti per tutti i progetti dei nostri clienti a condizione che il costo totale sia inferiore a 50 dollari USA.
Q6: Accetti ordini OEM e ODM?
A: Assolutamente sì, abbiamo fornito servizi OEM da quando abbiamo iniziato in questo settore e per ogni singola etichetta, stampa, design di borse e cartoni, lo trattiamo sempre seriamente e lo facciamo bene. I nostri ingegneri possono aiutarti con il tuo design attuale e possono anche aprire la nuova attrezzatura per il tuo progetto specifico.
