Descrizione di prodotto

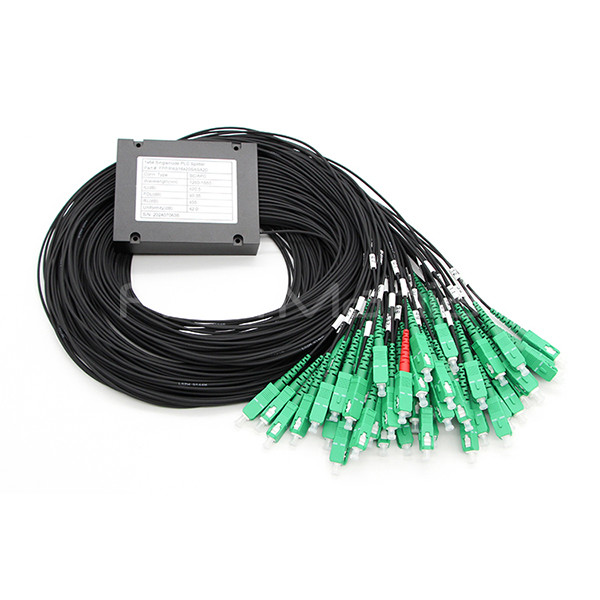

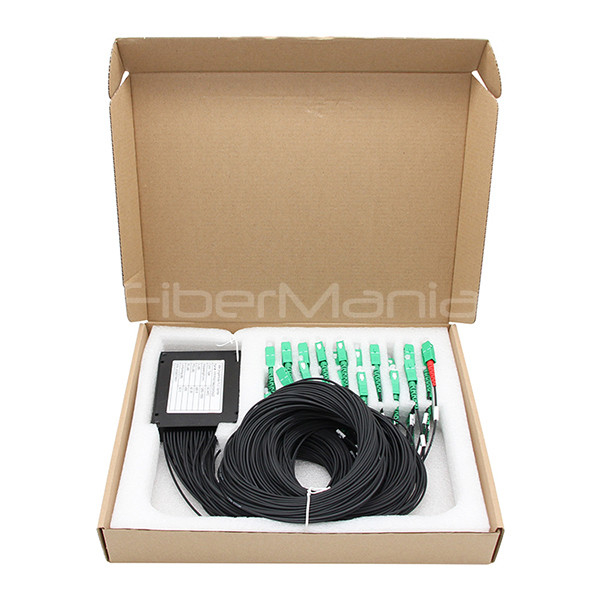

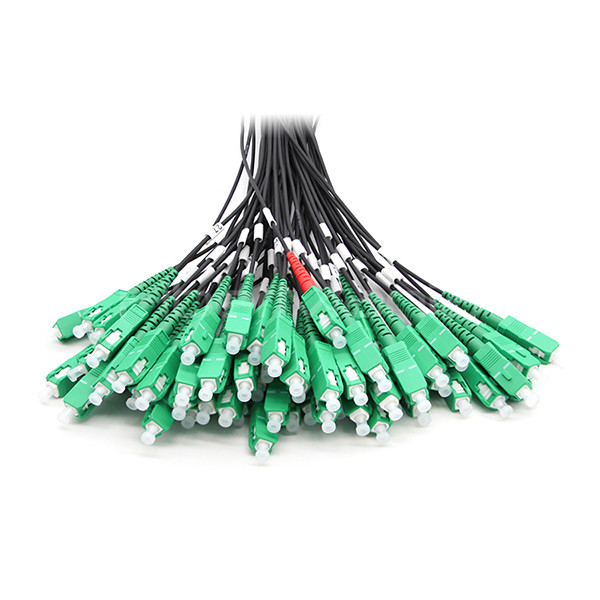

1X64 PLC Splitter con modulo ABS Input Of Output 2.0mm LSZH Nero con connettori a fibra SC APC
Lo splitter PLC è un dispositivo basato sulla tecnologia dei circuiti a onde luminose planari, utilizzato principalmente per distribuire segnali ottici di ingresso a più porte di uscita,facilitare una connettività efficiente nei sistemi di comunicazione in fibra otticaQuesto tipo di splitter utilizza microstrutture a guida d'onda integrate, utilizzando i principi dell'interferenza ottica e dell'accoppiamento per ottenere una distribuzione uniforme dei segnali luminosi.garantire che ogni porta di uscita riceva una quantità relativamente uguale di potenza ottica. Tipicamente costruiti con materiali di silicio o quarzo di alta qualità, i splitter PLC presentano un design compatto che supporta varie configurazioni, come 1×2, 1×4 e 1×8,rendendoli adattabili ai diversi requisiti applicativi.
Caratteristiche
1.Basse perdite di inserimento
2Perdite basse dipendenti dalla polarizzazione
3. Ottima stabilità ambientale
4Ottima stabilità meccanica
5Telcordia GR-1221 e GR-1209
6- Connettori opzionali, terminazione su richiesta
7Disponibile in fibre da 250um e 900um, 2 mm o 3 mm
Applicazioni
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2. Reti locali (LAN)
3. attrezzature di prova
4. CATV
5. Reti ottiche passive analoghe/digitali (PON)
Specificità
| Parametri |
1 × 2 |
1x4 |
1×8 |
1 × 16 |
1×32 |
1×64 |
1×128 |
| Lunghezza d'onda (nm) |
1260~1650 |
| Tipo di fibra |
G657A 1o su misura |
| Lunghezza della coda di porcellino ((m) |
1.0(±0.1) o su misura |
| Perdita di inserimento (dB) |
≤ 3.8 |
≤ 7.2 |
≤ 103 |
≤ 13.6 |
≤ 16.9 |
≤ 20.4 |
≤ 23.5 |
| Uniformità della perdita (dB) |
massimo |
≤ 0.8 |
≤ 1.0 |
≤ 1.2 |
≤ 1.5 |
≤ 1.8 |
≤ 2.0 |
≤ 2.0 |
| Perdita di ritorno (dB) |
minimo |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
massimo |
≤ 0.2 |
≤ 0.2 |
≤ 0.3 |
≤ 0.3 |
≤ 0.4 |
≤ 0.4 |
≤ 0.4 |
| Direttiva |
minimo |
≥ 55 |
| Perdite correlate alla lunghezza d'onda (dB) |
massimo |
≤ 0.6 |
≤ 0.6 |
≤ 0.6 |
≤ 0.8 |
≤ 1.0 |
≤ 1.0 |
≤ 1.2 |
| Temperatura di lavoro ( oC) |
-40~85 |
| Temperatura di conservazione ( oC) |
-40~85 |
| fibre nude |
40 × 4 × 4 |
50×7×4 |
60 × 12 × 4 |
120*26*10 |
| Dimensione del pacchetto ABS ((LxWxH) mm |
100×80×10 |
120×80×18 |
140×115×18 |
150*130*25 |
| Dimensioni di mini imballaggio ((Lx Lx H) mm |
55×7×4 |
60 × 12 × 4 |
80×20×6 |
100×40×6 |
120*50*12 |
| 2X N(N≥2) |
| Parametri |
2x2 |
2x4 |
2×8 |
2×16 |
2×32 |
2×64 |
2×128 |
| Lunghezza d'onda (nm) |
1260~1650 |
| Tipo di fibra |
G657A 2 o su misura |
| Lunghezza della coda di porcellino ((m) |
1.0(±0.1) o su misura |
| Perdita di inserimento (dB) |
≤ 4.2 |
≤ 7.5 |
≤ 106 |
≤ 13.9 |
≤ 17.2 |
≤ 20.8 |
≤ 23.8 |
| Uniformità della perdita (dB) |
massimo |
≤ 0.8 |
≤ 1.0 |
≤ 1.2 |
≤ 1.5 |
≤ 1.8 |
≤ 2.0 |
≤ 2.0 |
| Perdita di ritorno (dB) |
minimo |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
massimo |
≤ 0.2 |
≤ 0.2 |
≤ 0.3 |
≤ 0.3 |
≤ 0.4 |
≤ 0.4 |
≤ 0.4 |
| Direttiva |
minimo |
≥ 55 |
| Perdite correlate alla lunghezza d'onda (dB) |
massimo |
≤ 0.6 |
≤ 0.6 |
≤ 0.6 |
≤ 0.8 |
≤ 1.0 |
≤ 1.0 |
≤ 1.2 |
| Temperatura di lavoro ( oC) |
-40~85 |
| Temperatura di conservazione ( oC) |
-40~85 |
| fibre nude |
50×4×4 |
50×7×4 |
60 × 12 × 4 |
120*26*10 |
| Dimensione del pacchetto ABS ((LxWxH) mm |
100×80×10 |
120×80×18 |
140×115×18 |
150*130*25 |
| Dimensioni di mini imballaggio ((LxWxH) mm |
60 × 7 × 4 |
60 × 12 × 4 |
80×20×6 |
100×40×6 |
120*50*12 |
Domande frequenti
D1: Questo splitter è rigido? Può essere posizionato in un armadietto PON all'aperto e tollerare temperature inferiori a -20 gradi Fahrenheit e fino a 100 gradi Fahrenheit?
R: Salve, per lo splitter di cui ha parlato, la sua temperatura di funzionamento è di -40 ~ 85 ° C,che può soddisfare le vostre esigenze -- temperature sotto -20 gradi Fahrenheit e fino a 100 gradi Fahrenheit (circa -30 ° C ~ 38 ° C)Ma questo splitter è progettato per l'uso interno, non ti consiglio di usarlo all'aperto.
D2: Cos'è la perdita di splitter?
R: Gli splitter PLC causeranno una perdita di potenza ottica.
Q3: Qual è il suo valore di directività?
R: Il suo valore di directività è superiore a 55 dB.
Q4: Qual è il vostro MOQ dei vostri prodotti?
R: Abbiamo solo MOQ per alcuni ordini di cavi personalizzati speciali, richiediamo 1 km come lunghezza totale del cavo di massa, puoi considerare di immagazzinare il cavo di massa con noi per la produzione del tuo ordine urgente.
Q5: Sono disponibili campioni gratuiti da voi?
R: Sì, siamo sempre felici di offrire i campioni gratuiti per tutti i progetti dei nostri clienti a condizione che il costo totale sia inferiore a 50 dollari USA.
Q6: Accetta gli ordini OEM e ODM?
R: Assolutamente, sì, facciamo servizi OEM da quando abbiamo iniziato in questo settore, e per ogni singola etichetta, stampa, sacchetto e cartone, lo trattiamo sempre seriamente e lo facciamo bene.I nostri ingegneri possono aiutarvi con il vostro progetto attuale e anche può aprire il nuovo attrezzatura per il vostro progetto specifico.
