Descrizione di prodotto

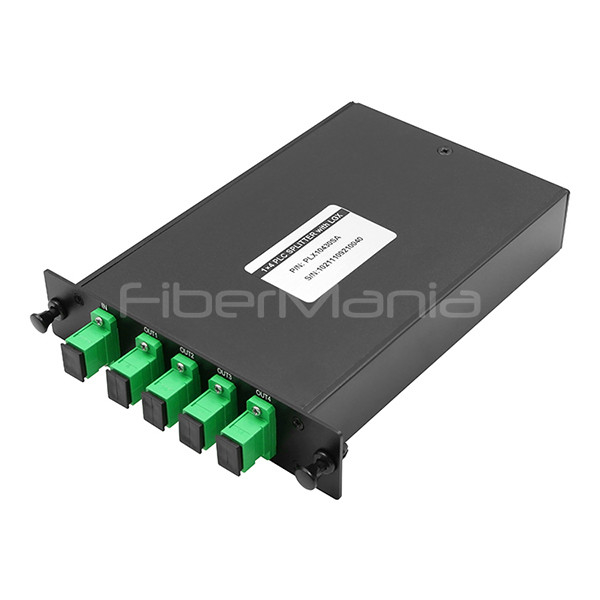

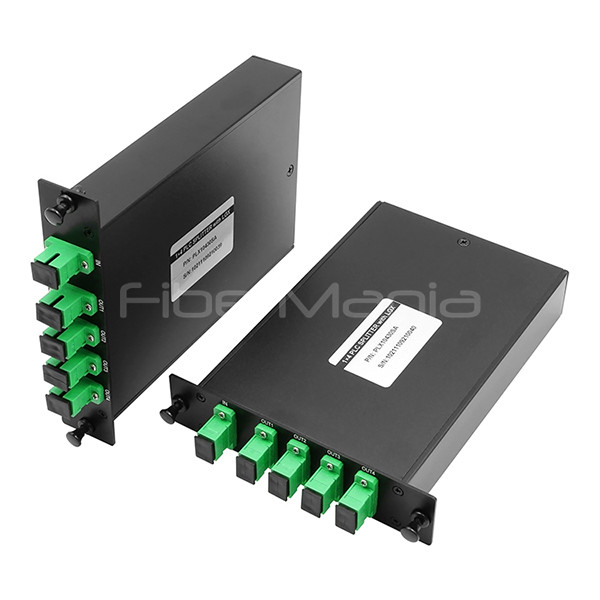

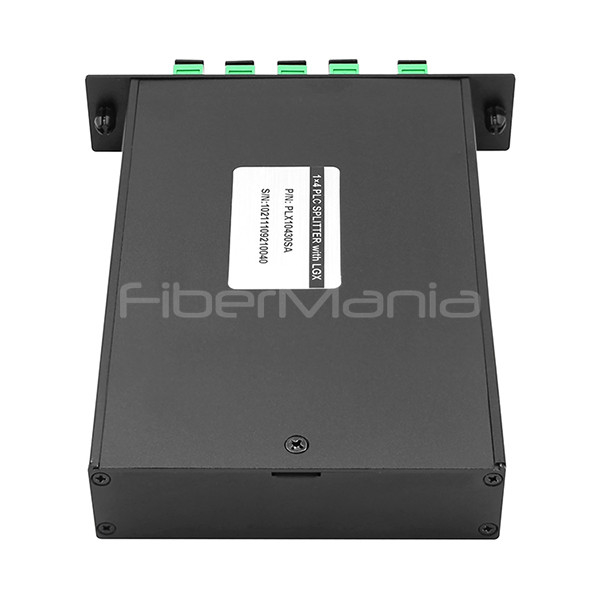

Compatto LGX Box PLC Splitter 1x4 per rete ottica passiva FTTH
PLC splitter box è un dispositivo di splitter ottico utilizzato per reti a fibra ottica,con il componente principale costituito da un splitter PLC (Planar Lightwave Circuit) installato all'interno di una scatola protettiva per ottenere una divisione e una gestione efficienti dei segnali ottici. La scatola splitter PLC è ampiamente utilizzata in FTTH, 5G e data center a causa delle sue basse perdite, elevata affidabilità e design modulare.livello di protezione, e tipo di interfaccia, e il processo di installazione deve essere rigorosamente standardizzato per garantire le prestazioni.
Caratteristiche della scatola di divisione in plc
1. Basse perdite di inserimento e alte perdite di ritorno
2. Sistema di screening automatico PDL ((PDL ultra basso è disponibile)
3Alta affidabilità e stabilità
4- Collegamento fino al grado B.
5. 100% 3D testato da Daisi e Sumix
6. Prova di ciclo ad alta e bassa temperatura
7. 100% di prova prima della consegna
8. FTTH Cabling soluzione potrebbe essere progettato
Applicazioni discatola di divisione in plc
1. Impieghi FTTx (GPON/BPON/EPON)
2. collegamenti CCTV/CATV
3. Reti di accesso/metro
4Telecomunicazioni a lungo raggio
5.Sistemi digitali, ibridi e AM-Video
Specificità discatola di divisione in plc
| Specifica meccanica 1xN |
| Splitter PLC di tipo cassetta LGX |
| Tipo |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Tipo di cassetta LGX |
Materiale del corpo |
PP/ABS/PC |
| Tipo di fibra di ingresso |
900um tubo Hytrel allentato |
| Tipo di fibra di uscita |
900um tubo Hytrel allentato |
| Lunghezza di ingresso |
0.5M ((+50mm / -0mm) o personalizzato |
| Lunghezza di uscita |
0.5M ((+50mm / -0mm) o personalizzato |
| Collegamento (Input) |
SC/APC |
| Collegamento (uscita) |
SC/APC
|
| Specifica ottica 1xN |
| 1 x N PLC Splitter |
| Tipo |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Tipo di fibra |
G.657A |
| lunghezza d'onda operativa ((mm) |
da 1260 a 1650 nm |
| Perdita di inserimento (dB) |
Max ((con connettore) |
4 |
7.2 |
10.5 |
13.8 |
16.8 |
20.5 |
| Perdita di uniformità (dB) |
Max. |
0.6 |
0.6 |
0.8 |
1.2 |
1.5 |
1.8 |
| Perdite dipendenti dalla polarizzazione (dB) |
Max. |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.5 |
| Perdita di rendimento (dB) |
UPC≥50 APC≥60 |
| Temperatura di funzionamento (oC) |
: -40°C - +85°C |
Domande frequenti
D: Se lascio una porta di uscita vuota senza terminazione e applico un segnale di ingresso, ci saranno riflessi verso l'ingresso a causa di quella porta di uscita senza terminazione?
R: Ci sarà qualche perdita della schiena, ma fondamentalmente non influisce sull'uso.
D: Ciao Abbiamo un splitter 1:8 con formato LGX "cassetta", e stiamo cercando uno splitter 2:4 con la stessa forma.se può essere fornito a un prezzo simile, vorremmo avere 4-6 moduli.
R: Per domande personalizzate, contattate le nostre vendite online.
D: Sapete qual è il limite in dBm per il PLC? Controllo la scheda dati e non viene indicato il limite in dBm per le porte di ingresso e uscita di questo splitter.
R: Il PLC funziona senza dBm, poiché è un prodotto passivo.
D: Ha anche il rapporto di accoppiamento?
R: Sì, è il PLC, che è il rapporto di divisione pari.
D: Mi chiedevo il limite di potenza del PLC.
R: Il PLC è un prodotto passivo, generalmente senza potenza, ma è generalmente supportato per un consumo inferiore a 500mW.
