Descrizione di prodotto
Descrizione del prodotto
altri dispositivi per la trasmissione di datisono cavi ottici robusti costruiti con fibre mono- o multimode al centro,rinforzato da uno strato di armatura metallica ▌tipicamente in acciaio inossidabile o alluminio ▌e protetto da una giacca esterna in PVC o PEQuesta struttura rinforzata offre un'eccezionale resistenza meccanica: l'armatura metallica migliora notevolmente la resistenza al tiraggio, alla frantumazione e alla piegatura,che consentono ai cordoni di patch di resistere a forti pressioni esterne e impatti fisiciLa giacca esterna migliora ulteriormente la resistenza all'umidità, la protezione dalla polvere e la resistenza al tempo, rendendo questi cavi ideali per l'impiego in ambienti difficili come temperature estreme,elevata umiditàLo strato metallico fornisce anche una protezione efficace contro le interferenze elettromagnetiche.
Nonostante la struttura robusta, i cordoni armati mantengono prestazioni ottiche paragonabili a quelle dei cordoni standard.perdita di inserimento ≤ 0,3 dB- eperdita di ritorno ≥ 40 dBpossono essere terminati con una gamma completa di tipi di connettori SC, LC, FC, ST per garantire una ampia compatibilità con varie apparecchiature e interfacce.Disegnati per ambienti in cui i cavi devono affrontare frequenti movimenti, stress meccanico o condizioni impegnative, comprese le corse all'aperto, l'automazione industriale e le infrastrutture dei data center, questi cordoni blindati offrono una combinazione altamente affidabile didurata, protezione e prestazioni ottiche.
Caratteristiche
1. Supporta più modalità di luce tramite un nucleo più grande (50μm/62,5μm), ideale per applicazioni LAN a corta distanza e ad alta larghezza di banda.
2Tipicamente 50 μm (OM3/OM4/OM5) o 62,5 μm (OM1), consentendo un accoppiamento più facile e requisiti di allineamento dei connettori più bassi.
3. Progettato per distanze fino a 550 m (10 Gbps) o 2 km (1 Gbps), bilanciando costi e prestazioni per le reti del campus/edificio.
4Opera a 850nm (più comune) e 1300nm, con OM3/OM4/OM5 che supporta la trasmissione ad alta velocità basata su 850nm VCSEL.
5. Più economico del mono-modo grazie a tolleranze di fabbricazione rilassate e compatibile con fonti luminose VCSEL più economiche.
6. OM5 supporta fino a 400Gbps su 500m utilizzando il multiplexing a divisione di lunghezza d'onda (WDM) su bande 850-950nm.

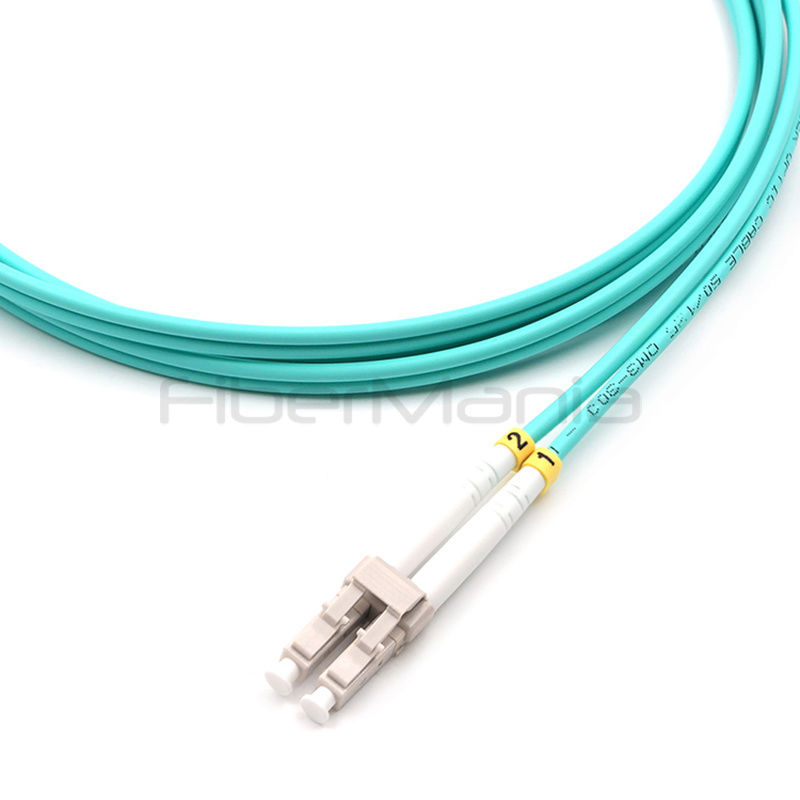

7. Utilizza connettori LC, SC, ST (simplex/duplex) con bassa perdita di inserimento (< 0,5 dB) e perdita di ritorno (> 30 dB per UPC).
8- giacche in PVC/LSZH resistenti e tipi OM4/OM5 resistenti alla piegatura, adatti a cavi a raggio ristretto nei data center.
Applicazioni
1. Collega switch, router e endpoint nelle reti di ufficio/edificio per il trasferimento di dati a breve distanza da 1 Gbps a 400 Gbps.
2. Collega server, array di archiviazione e switch top-of-rack all'interno dello stesso rack o armadio (≤ 100m).
3Trasmette segnali video HD/4K dalle telecamere ai NVR nelle reti di sicurezza del campus/industria.
4. Fornisce connettività a bassa latenza per i dispositivi Fibre Channel nei cluster di storage.
5Collega sensori, PLC e sistemi di controllo nell'automazione delle fabbriche con giubbotti corazzati robusti.
6. Collega gli edifici all'interno di un campus o di un parco industriale su distanze fino a 2 km.
7Fornisce connettività ad alta velocità alle singole postazioni di lavoro negli edifici commerciali a più inquilini.
8. Connette strumenti ottici (controllori di potenza, OTDR) per la messa in servizio e la manutenzione della rete.
Il cordone di patch in fibra ottica, ampiamente utilizzato nelle reti di trasmissione locale, di dati e di immagini, è fondamentale per garantire l'integrità del segnale di alta qualità.verifica l'accuratezza dei pacchetti di dati nelle reti di dati per evitare perdite/lattenze, e ottimizza i percorsi ottici per video di alta qualità nelle reti di immagine (ad esempio, la radiodiffusione).I sistemi di controllo automatico fotoelettrico utilizzano fotodettori e sensori avanzati per automatizzare i processi industriali: misurazione dell'intensità luminosa, conversione in segnali elettrici per regolazioni in tempo reale e miglioramento dell'efficienza e della precisione operativa.
Programma di controllo e di collaudo della qualità
Test IL e RL
effettuare prove sulla perdita di inserimento e sulla perdita di ritorno dei cavi per verificare la loro portata e garantire una trasmissione stabile del segnale.
Prova con interferometro 3D
Valutare i connettori o le ferrule dei cavi per verificare che lo spostamento dell'apice, il raggio di curvatura e l'altezza della fibra siano entro i parametri specificati;garantire una connessione di linea di fibra ottica.
Prova con interferometro 3D
Valutare i connettori o le ferrule dei cavi per verificare che lo spostamento dell'apice, il raggio di curvatura e l'altezza della fibra siano entro i parametri specificati;garantire una connessione di linea di fibra ottica.
Linea di produzione e attrezzature
Processo di produzione
Certificazioni
Imballaggio e spedizione
